Zusatzaggregate nach VdS

Betriebs- und anschlussfertige Zusatzaggregate in Kompaktbauweise.

Lassen Sie sich beraten!

Kompakt, umweltfreundlch und leise

Platzsparend mit hoher Leistung, Plug&Play, kein Verkabelungsaufwand, körperschallreduziert und mit wenigen Schnittstellen.

Unseren Kunden profitieren von der Reduzierung auf eine Schnittstelle in der Auftragsabwicklung, deutlich minimierter Aufwand durch:

  • Gefestigte Prozesse und Partnerschaften gewährleisten lösungsorientiertes Engineering und termintreue Materialbeschaffung.
  • Unsere Techniker sind hochkompetent, freundlich und wetterfest bei der Installation und Wartung unserer Anlagen, selbst in Offshore.
  • Durch unsere enge Zusammenarbeit mit internationalen Versicherern finden wir immer eine sichere Lösung bei den Abnahmen.
  • Unsere Dokumentation ist präzise, ansprechend und funktionell. Wie unsere Anlagen.

Wir sind Systemlieferant und Problemlöser mit VdS-Zulassung.

Ausführungen

Druckhaltepumpenaggregat
Druckhaltepumpenaggregat

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Druckhaltepumpe gemäß Spezifikation
  • Elektroantrieb Schutzart IP 55
  • elastische Kupplung und Kupplungsschutz
  • Schaltanlage mit H-O-A-Schalter
  • Druckschalter
  • Membrandruckbehälter
  • komplett aufgebaut und betriebsfertig verkabelt einschließlich Leistungsverkabelung zum Elektroantrieb und mit saug- und druckseitigem Absperrorgan sowie Rückschlagklappe in der Druckseite



Kesselfüllpumpenaggregat mit Kompressor
Kesselfüllpumpenaggregat mit Kompressor

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Kesselfüllpumpe, mit allen erforderlichen saug- und druckseitigen Armaturen, Manometer gemäß VdS-CEA
  • Kompressor, elastisch gelagert, für Druckluftwasserkessel mit sämtlichen Armaturen, Anlaufentlastungsmagnetventil und Anschlussverschraubung R ¾“
  • Schaltanlage, komplett aufgebaut und betriebsfertig verkabelt, einschließlich Leistungsverkabelung zu den Elektroantrieben
Kesselfüllpumpenaggregat mit Druckluftanlage
Kesselfüllpumpenaggregat mit Druckluftanlage

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Kesselfüllpumpe, mit allen erforderlichen saug- und druckseitigen Armaturen, Manometer gemäß VdS-CEA
  • Druckluftversorgungsanlage für bis zu 2 Trockennetze mit
    • automatischer Steuerung
    • Bypass mit Umschaltung Füllbetrieb/Automatikbetrieb
    • Druckreduzierventil blockierbar
    • Rückschlagventil
    • baumustergeprüftes Sicherheitsventil
    • Absperrkugelhahn
    • drehbarer, flexibler und ölbeständiger HD-Anschlussschlauch mit Verschraubung
  • Schaltanlage, komplett aufgebaut und betriebsfertig verkabelt, einschließlich Leistungsverkabelung zu den Elektroantrieben
Kesselfüllpumpenaggregat mit Druckluftanlage und Kompressor
Kesselfüllpumpenaggregat mit Druckluftanlage und Kompressor

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Kesselfüllpumpe, mit allen erforderlichen saug- und druckseitigen Armaturen, Manometer gemäß VdS-CEA
  • Kompressor, elastisch gelagert, für Druckluftwasserkessel mit sämtlichen Armaturen, Anlaufentlastungsmagnetventil und Anschlussverschraubung R ¾“
  • Druckluftversorgungsanlage für bis zu 2 Trockennetze mit
    • automatischer Steuerung
    • Bypass mit Umschaltung Füllbetrieb/Automatikbetrieb
    • Druckreduzierventil blockierbar
    • Rückschlagventil
    • baumustergeprüftes Sicherheitsventil
    • Absperrkugelhahn
    • drehbarer, flexibler und ölbeständiger HD-Anschlussschlauch mit Verschraubung
  • Schaltanlage, komplett aufgebaut und betriebsfertig verkabelt, einschließlich Leistungsverkabelung zu den Elektroantrieben
Pumpen-Auffüllbehälter mit Kesselfüllpumpe und Kompressor
Pumpen-Auffüllbehälter mit Kesselfüllpumpe und Kompressor

Pumpen-Auffüllbehälter nach VdS-CEA, DVGW + DIN/EN 13077, 500 l aus Stahl, im Vollbad feuerverzinkt.

Kompaktausführung, mit Kesselfüllpumpe und Kompressor zwischen dem Bodengestell und unterhalb des Auffüllbehälters montiert und mit dem Auffüllbehälter verrohrt.

  • 2 Hebelschwimmerventil DN 25 mit Schwimmer
  • 2 Absperrkugelhahn mit Anschluss R 1’’ IG – Zulauf, DVGW zugelassen
  • Überwachungs-Schwimmerschalter „MIN“- Niveau unterschritten von außen prüfbar, mit
    Anschlussklemmenkasten IP 66
  • Wasserstands-Inhaltsanzeiger
  • Überlauf/Entleerung mit Anschluss R 2“ IG
  • Bodenmuffe R 2“ IG mit Stopfen als Reserve
  • Verschlussdeckel
  • 1 Kesselfüllpumpe Typ MCV-H 8/10 (6 m³ / 100 m WS), verrohrt, komplett verkabelt, mit saug- und druckseitigem Absperrkugelhahn
  • 1 Druckluft-Kolbenkompressor Typ: HD-0-10-590-3-0-A eff. Liefermenge bei 3,5 bar: 450 l/min max. Druck:10 bar
  • inklusive Schaltschrank
  • komplett installiert und angeschlossen
Pumpen-Auffüllbehälter mit Druckhaltepumpenaggregat und Membranbehälter
Pumpen-Auffüllbehälter mit Druckhaltepumpenaggregat und Membranbehälter

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Druckhaltepumpe, mit allen erforderlichen saug- und druckseitigen Armaturen, Manometer gemäß VdS-CEA
  • Druckluftversorgungsanlage für bis zu 2 Trockennetze mit automatischer Steuerung, Bypass mit Umschaltung Füllbetrieb/Automatikbetrieb, Druckreduzierventil blockierbar, Rückschlagventil baumustergeprüftes Sicherheitsventil, Absperrkugelhahn, drehbarer, flexibler und
    ölbeständiger HD-Anschlussschlauch mit Verschraubung
  • Druckschalter komplett aufgebaut und betriebsfertig verkabelt
  • Membrandruckbehälter
  • Schaltanlage, komplett aufgebaut und betriebsfertig verkabelt, einschließlich Leistungsverkabelung zu den Elektroantrieben
Druckhaltepumpenaggregat mit Druckluftanlage
Druckhaltepumpenaggregat mit Druckluftanlage

Betriebs- und anschlussfertiges Zusatzaggregat in Kompaktbauweise auf einem Grundrahmen mit:

  • Druckhaltepumpe, mit allen erforderlichen saug- und druckseitigen Armaturen, Manometer gemäß VdS-CEA
  • Druckluftversorgungsanlage für bis zu 2 Trockennetze mit automatischer Steuerung, Bypass mit Umschaltung Füllbetrieb/Automatikbetrieb, Druckreduzierventil blockierbar, Rückschlagventil baumustergeprüftes Sicherheitsventil, Absperrkugelhahn, drehbarer, flexibler und
    ölbeständiger HD-Anschlussschlauch mit Verschraubung
  • Druckschalter komplett aufgebaut und betriebsfertig verkabelt
  • Membrandruckbehälter
  • Schaltanlage, komplett aufgebaut und betriebsfertig verkabelt, einschließlich Leistungsverkabelung zu den Elektroantrieben
Druckluftversorgungsanlage für große DLBW
Druckluftversorgungsanlage für große DLBW

Vollautomatische Druckluftversorgungsanlage für mehrere oder große DLBW und große umfangreiche Trockenleitungssysteme und mit folgender Ausrüstung:

  • gemeinsamer Stahlgrundrahmen, komplett im Vollbad feuerverzinkt nach DIN EN ISO 1461
  • 2 Kolbenkompressoren 1-stufig 2-zylindrig mit Druckluft- Nachkühler mit Drehstromantriebsmotoren 3-400 V, 50 Hz, IP 54
  • kompletter Armaturensatz verrohrt und betriebsfertig angebaut
  • Druckluftbehälter Inhalt 90 Liter, PN 10
  • Grundlast-Druckschalter
  • Spitzenlast/Reserve-Druckschalter
  • Behältersicherheitsventil, bauteilgeprüft
  • Anschluss-Rohrgruppen für Trockenleitungen jeweils mit Druckminderventil mit Blockiereinrichtung (Sicherung der Einstellung gegen unbefugtes Verstellen) Rückflussverhinderer, Sicherheitsventil, Umschalteinrichtung für Betriebsarten  FÜLLBETRIEB/AUTOMATIKBetrieb mit Blende für Automatikbetrieb, flexibler Anschlussschlauch für weitergehende Rohrleitungen, Absperrkugelhahn
  • Schaltanlage nach DIN VDE und UVV Betriebsspannung 3-400 V 50 Hz je Kompressor- Hand/Aus/Automatikschalter
  • Motorschutzschalter mit thermischer und magnetischer Kurzschlussauslösung – Betriebs- und Störlampe – Betriebsstundenzähler
  • automatische Grundlastwechsel zwischen Grundlast und Reservekompressor bei jedem Neuanlauf
  • automatische Störungsumschaltung, bei Störung eines Kompressors startet automatisch der ruhende Kompressor

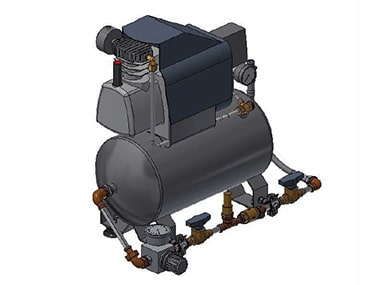

Druckluftversorgungsanlage
Druckluftversorgungsanlage

Druckluftversorgungsanlage für bis zu 2 Trockennetze und mit folgender Ausrüstung:

  • automatische Steuerung
  • Bypass mit Umschaltung Füllbetrieb/Automatikbetrieb
  • Druckreduzierventil blockierbar
  • Rückschlagventil
  • Baumustergeprüftes Sicherheitsventil
  • Absperrkugelhahn
  • drehbarer, flexibler und ölbeständiger HD-Anschlussschlauch mit Verschraubung
Weitere Zusatzaggregate
  • Weitere Zusatzaggregate sind auf Anfrage möglich, sprechen Sie uns bitte an!
