Pumpenanschluss-Baugruppen

Holzhauer Pumpen GmbH

Anschluss-Baugruppen

Für Pumpensaug- und Druckseite komplett einbaufertig und druckgeprüft.

Lassen Sie sich beraten!

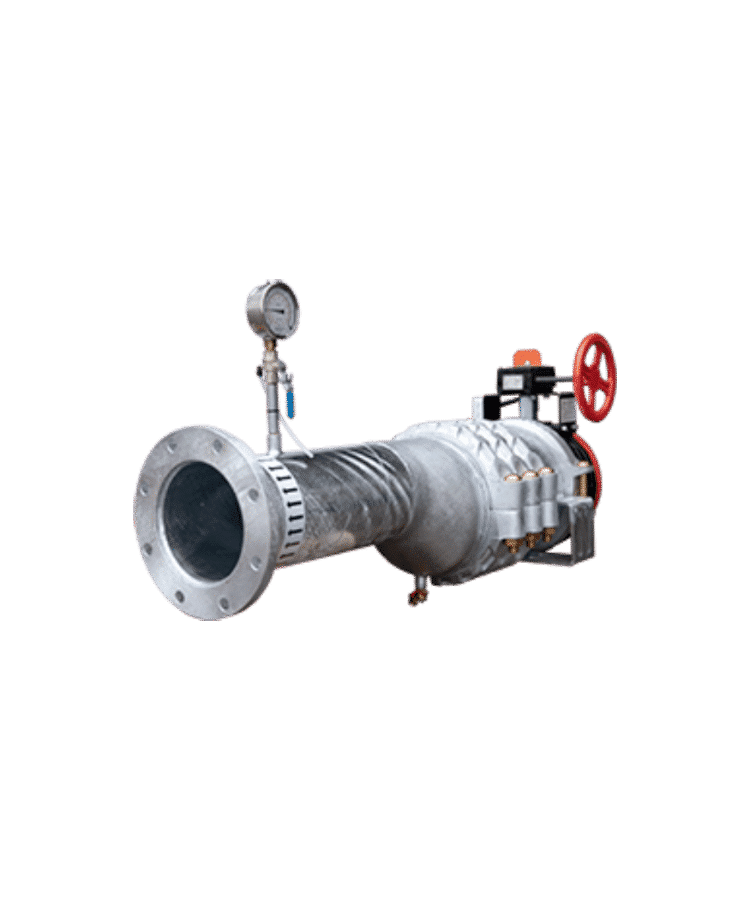

Für Pumpensaugseite


Ausgeführt unter Beachtung der VdS-Vorschriften, Bauteile VdS anerkannt

  • komplett montiert und druckgeprüft
  • mit allen Verschraubungen und Dichtungen für den Pumpensaugflansch
  • eingangsseitig mit Riefenanschluss Victaulic oder Groovelok
  • wahlweise Flanschanschluss PN 10 oder PN 16 (siehe Abbildung), dann einschließlich Schrauben, Muttern und Dichtungen für Anschlussflansch

Mit folgender serienmäßiger Austattung

  • Druckmessstelle nach VdS-Vorschrift Mano-Vakuummeter gedämpft -1..+5 bar, Edelstahlgehäuse Manometerprüfhahn mit Druckentlastungsschlauch
  • Exzentrische Rohrerweiterung
  • Absperrklappe mit Getriebe, Handrad und Überwachungsschalter
  • Entleerungsanschluss mit Kugelhahn und Schlauchtülle ½“
  • Rohrteile aus Stahl im Vollbad feuerverzinkt nach DIN EN ISO 1461

Lieferbar für alle Pumpenanschlussgrößen und Saugleitungen DN 65 bis DN 400

Ausführung STANDARD
Ausführung STANDARD

Mit folgender serienmäßiger Ausstattung

  • Druckmessstelle nach VdS-Vorschrift Mano-Vakuummeter gedämpft -1..+5 bar,
  • Edelstahlgehäuse
  • Manometerprüfhahn mit Druckentlastungsschlauch
  • Exzentrische Rohrerweiterung
  • Absperrklappe mit Getriebe, Handrad und Überwachungsschalter
  • Entleerungsanschluss mit Kugelhahn und Schlauchtülle ½“ Rohrteile aus Stahl
    im Vollbad feuerverzinkt nach DIN EN ISO 1461
  • Lieferbar für alle Pumpenanschlussgrößen und Saugleitungen DN 65 bis DN 400
Ausführung TYP 1
Ausführung TYP 1

wie Ausführung STANDARD jedoch zusätzlich mit

Langloch-Multi-Anschlusspunkte für Rohrleitungs-Festpunktkostruktion geeignet für Abhängung oder Bodenabstützung

Ausführung TYP 2
Ausführung TYP 2

wie Ausführung STANDARD jedoch zusätzlich mit

  • Schwingungsisolator (Kompensator) zur Aufnahme von Maschinenschwingungen
  • Langloch-Multi-Anschlusspunkte für Rohrleitungs-Festpunktkostruktion geeignet für Abhängung oder Bodenabstützung

Für Pumpendruckseite


Ausgeführt unter Beachtung der VdS-Vorschriften, Bauteile VdS anerkannt

  • komplett montiert und druckgeprüft
  • mit allen Verschraubungen und Dichtungen für den Pumpendruckflansch
  • ausgangsseitig mit Riefenanschluss Victaulic oder Groovelok
  • Anschluss für Probierleitung
  • Anschluss für Pumpen-Mindestförderstromleitung
  • wahlweise Flanschanschluss PN 10 oder PN 16 (siehe Abbildung), dann einschließlich Schrauben, Muttern und Dichtungen für Anschlussflansch

Mit folgender serienmäßiger Austattung

  • Druckmessstelle nach VdS-Vorschrift Manometer mit Edelstahlgehäuse, gedämpft, 0-16 bzw. 0-25 bar Manometerprüfhahn mit Druckentlastungsschlauch
  • Konzentrische Rohrerweiterung auf Nennweite der Druckleitung
  • Absperrklappe für Druckleitung mit Getriebe, Handrad und Überwachungsschalter
  • Absperrklappe für Probierleitung mit Getriebe, Handrad und Überwachungsschalter
  • Rückschlagklappe
  • Entleerungsanschluss mit Stopfen
  • Anschluss für Pumpen-Mindestförderstromleitung
  • Rohrteile aus Stahl im Vollbad feuerverzinkt nach DIN EN ISO 1461

Lieferbar für alle Pumpenanschlussgrößen und Druckleitungen DN 65 bis DN 300 sowie Probierleitungsdimensionen DN 80 bis DN 200

Ausführung STANDARD
Ausführung STANDARD

Mit folgender serienmäßiger Austattung

  • Druckmessstelle nach VdS-Vorschrift Manometer mit Edelstahlgehäuse, gedämpft, 0-16 bzw. 0-25 bar
  • Manometerprüfhahn mit Druckentlastungsschlauch
  • Konzentrische Rohrerweiterung auf Nennweite der Druckleitung
  • Absperrklappe für Druckleitung mit Getriebe, Handrad und Überwachungsschalter Absperrklappe
  • für Probierleitung mit Getriebe, Handrad und Überwachungsschalter Rückschlagklappe
  • Entleerungsanschluss mit Stopfen
  • Anschlüsse für Pumpen-Mindestförderstromleitung und Pumpenauffüllbehälter Rohrteile
    aus Stahl im Vollbad feuerverzinkt nach DIN EN ISO 1461
  • Lieferbar für alle Pumpenanschlussgrößen und Druckleitungen DN 65 bis DN 300 Probierleitungsdimensionen DN 80 bis
    DN 200
Ausführung TYP 1
Ausführung TYP 1

Wie Ausführung STANDARD jedoch zusätzlich mit

  • Langloch-Multi-Anschlusspunkte für Rohrleitungs-Festpunktkostruktion geeignet für Abhängung oder Bodenabstützung
Ausführung TYP 2
Ausführung TYP 2

wie Ausführung STANDARD jedoch zusätzlich mit

  • Schwingungsisolator (Kompensator) zur Aufnahme von Maschinenschwingungen
  • Langloch-Multi-Anschlusspunkte für Rohrleitungs-Festpunktkostruktion geeignet für Abhängung oder Bodenabstützung
